Datos generales

Código LIG :

CI156.

Denominación :

Morfoestructura del valle del Jerte, falla y dique de Plasencia-Alentejo.

Descripción :

Se trata del valle más occidental de la Sierra de Gredos, perteneciente al Sistema Central y es un accidente morfoestructural de primera magnitud que confina el curso alto y medio del Río Jerte. Su delimitación puede realizarse a partir de la Sierra de Tormantos al E, los Montes de Tras la Sierra al O, el puerto de Tornavacas al N y el meandro que el propio Río Jerte describe a su paso por Plasencia al S. Se trata de un área muy extensa, por lo que se presentan aquí la delimitación de todo el valle, pero las coordenadas y la localización del que hemos considerado es el mejor punto de observación de este accidente morfoestructural así como otros elementos adicionales. En esta misma ubicación se puede observar la linealidad de la banda de Falla de Plasencia-Alentejo y el afloramiento del dique de gabros asociado a dicha fractura y otras fracturas menores asociadas. La morfología del valle tiene su origen en una doble red de fracturas con direcciones NE-SE y NO-SE y se produce en varias fases, siendo el período de principal desarrollo-formación del graben el transcurso del Plioceno Superior hasta el Pleistoceno Inferior. Se trata de una fosa o depresión tipo graben resultado de una reactivación tectónica reciente de antiguas fracturas, especialmente la denominada falla de Plasencia-Alentejo, que en realidad es una faja de fallado sinestral que discurre a lo largo del fondo del valle creando un fondo plano y una sección del fondo en forma de artesa. Esta sección puede ser erróneamente interpretada como una génesis glaciar del valle o un vaciamiento de los materiales fallados y menos competentes. La falla es un desgarre Tardihercínico con una extensión aflorante de 500 km y una dirección (en el sector del Sistema Central) de 50-55 grados N. Las vertientes del valle presentan numerosos escarpes de falla que separan los diferentes bloques. El control estructural se hace patente en la red de drenaje, intensamente adaptada a la red de fracturación y con numerosos saltos en los cauces. El relieve resultante son plataformas o planicies que dan lugar a escalones abruptos sobre las fracturas y depresiones encajadas. Pese a la acción de elementos modificadores durante el Cuaternario, la disposición en bloques marcada por las direcciones de fracturación se percibe a simple vista. Además del control estructural, se pueden observar morfologías resultantes de procesos glaciares, periglaciares, fluvio-torrenciales, gravitacionales y mixtos. Algunos autores han constatado la existencia de evidencias de neotectónica Cuarternaria dentro del Valle.

Origen LIG :

Inventario LIG del IGME

Fecha de creación de la ficha :

31/12/2015

Confidencialidad :

Público.

Usos y costumbres :

Otros

Localización

X (UTM ETRS89) :

273605.

Y (UTM ETRS89) :

4461350.

Huso :

30.

Hojas 1:50.000 :

Nombre	Numero	Hoja 1:200.000
HERVÁS	575	43 - PLASENCIA
CABEZUELA DEL VALLE	576	44 - AVILA
PLASENCIA	598	43 - PLASENCIA
JARAIZ DE LA VERA	599	44 - AVILA

Paraje :

Valle del Jerte.

Municipios :

Núcleo	Municipio	Provincia	CCAA
	CABEZUELA DEL VALLE	Cáceres	Extremadura
	CABRERO	Cáceres	Extremadura
	CASAS DEL CASTAÑAR	Cáceres	Extremadura
	TORNO (EL)	Cáceres	Extremadura
	JERTE	Cáceres	Extremadura
	NAVACONCEJO	Cáceres	Extremadura
	PIORNAL	Cáceres	Extremadura
	REBOLLAR	Soria	Castilla y León
	TORNAVACAS	Cáceres	Extremadura
	VALDASTILLAS	Cáceres	Extremadura
	PLASENCIA	Cáceres	Extremadura

Itinerario de acceso :

Los accesos al valle habitualmente utilizados son:
-desde el SO, desde Plasencia, utilizando la carretera N-110 dirección a Ávila.
-desde el NE, desde El Barco de Ávila utilizando la carretera N-110 dirección Plasencia.
-existen también accesos desde los valles paralelos (Ambroz y La Vera), sin embargo, y debido a la orografía, son menos concurridos y recomendados.
Por otra parte, el acceso específico al punto de observación propuesto se realiza a través de la carretera N-110 y se trata del mirador que existe en la parte culminante del Puerto de Tornavacas, justo en el punto en el que se atraviesa la divisoria de aguas y el límite administrativo entre la provincia de Cáceres y Ávila. Si se accede desde el S, el mirador se encuentra en la parte derecha de la carretera, punto kilométrico 353.

Fisiografía

Cota máxima :

2401 m.

Cota mínima :

345 m.

Cota media :

1012 m.

Superficie :

34694.12 hectáreas.

Tipo/s de superficie :

Arbolada.
Montañosa.
Cultivos.

Situación geológica

Dominio geológico (GEODE) :

Zona Centro-Ibérica.

Unidad geotectónica 2º orden :

Sistema Central.

Contexto Ley 42/2007 :

El rifting de Pangea y las sucesiones mesozoicas de las cordilleras Bética e Ibérica.

Unidad geológica Ley 42/2007 :

Estructuras y formaciones del basamento, unidades alóctonas y cobertera de las Cordilleras Alpinas.

Edad rasgo inferior :

Plioceno Superior.

Edad rasgo superior :

Pleistoceno Inferior.

Edad encajante inferior :

Carbonífero.

Edad encajante superior :

Pérmico.

Tramos :

Litología	Potencia	Edad
Monzogranitos y granodioritas heterogéneas, biotíticas, de grano medio con abundante cordierita y sillimanita		Carbonífero
Diabasas del dique básico de Alentejo-Plasencia piroxénico-anfibólicas		Triásico Superior

Interés

Geológico principal :

Geomorfológico.

La fundamentación del interés geomorfológico que presenta este LIG se basa en como la tectónica y los elementos estructurales determinan la morfología del relieve en bloques y la disposición de la red hidrográfica. El relieve de bloques es claramente visible e identificable y permite la reconstrucción de la evolución del mismo. En algunos puntos, la existencia de elementos estructurales se hace evidente y es visible. La red de drenaje adopta, en planimetría, una disposición rectangular a excepción de los cauces en zonas altas donde predomina la predisposición dendrítica. Respecto a su perfil longitudinal, la existencia de saltos y cascadas es muy abundante debido a la presencia de fracturas (Cascada de las Nogaledas, Cascada del Caozo, etc.). Durante el Cuaternario, las fluctuaciones climáticas han actuado dejando huella de sistemas glaciares, periglaciares, gravitaciones y fluviales. Esta diversidad y complejidad hacen del Valle del Jerte un laboratorio geomorfológico en potencia. En los últimos años, el relieve ha sufrido intensas modificaciones en las partes medias y bajas de las laderas para acondicionarlas en bancales que permitan la plantación y explotación de cerezos. Como consecuencia, se ha observado la reactivación de los depósitos preexistentes de viejos deslizamientos conocidos como de primera generación. El punto de observación seleccionado permite la identificación de los elementos y procesos anteriormente descritos, incluyendo la reactivación de un deslizamiento de primera generación.
Otro aspecto geomorfológico interesante, se vincula con la neotectónica que ha sido reconocida por diversos indicadores a lo largo de la falla (Carrasco et alt., 1991). Uno de estos indicadores es el patrón de la red de drenaje, y las anomalías morfométricas directamente vinculadas con la estructura (Pol Méndez et al. 1991). En este sentido, uno de los rasgos más significativos, es el cambio de dirección del Jerte (codo de 90º) a la salida del bloque montañoso y que está condicionado por el funcionamiento relativo de los bloques en relación a la dinámica reciente de la falla

Geológico secundario :

Tectónico. Petrológico-geoquímico.

El Valle y el punto de observación en particular presentan claro interés tectónico. En el punto de observación se constata la presencia de la banda de Falla de Plasencia-Alentejo y aparecen los materiales intrusivos del dique de diabasas. Respecto a la banda de fractura, se trata de una cizalla frágil de sentido siniestro que es un accidente tectónico de primer orden extendiéndose su afloramiento a lo largo de 500 km. Desde el mirador y hacia el S se puede observar la disposición de esta banda y la estructuración del relieve a partir de la red de fracturación. Unos metros al E, desde el punto de observación, se localizan los granitos totalmente fracturados por esta banda. Por lo que se refiere a la intrusión de los materiales pórfidos básicos, se trata de un dique Triásico Superior-Jurásico. Es una intrusión relevante que permite identificar-cuantificar la actividad tectónica Alpina y diferenciarla de la preexistente. De los 3 km de desplazamiento horizontal máximo de fractura en la región, aproximadamente 2,2 km se corresponderían con movimientos posteriores a la intrusión. Numerosos autores atribuyen un papel relevante a la falla en el Terciario permitiendo el desplazamiento del bloque triangular central frente al occidental del Macizo Hespérico.

Interés no geológico :

Paisajístico. Naturalístico (botánico-faunístico). Etnológico.

Se trata de una zona con elevados contrastes altimétricos que genera la existencia de diferentes ecosistemas y formaciones vegetales asociadas. En estos ecosistemas aparecen elementos faunísticos y florísticos que añaden valor. Desde el punto de vista paisajístico, hay que destacar las plantaciones de cerezo en bancales que resultan en un paisaje antrópico de gran belleza. La floración de estos frutales origina el peregrinaje de un elevado número de turistas para poder apreciar la cubierta blanca del valle durante unos 15-20 días que se corresponden con una fiesta declarada de Interés Turístico Nacional.

Protección

Instrumentos jurídicos :

El punto de observación se encuentra fuera, pero la delimitación del LIG incluye la Reserva Natural de La Garganta de Los Infiernos: -DECRETO 132/1994, de 14 de noviembre, sobre la declaración de la Reserva Natural de la Garganta de los Infiernos.

Uso y seguimiento

Recogida de fósiles :

Admisible para fines de investigación.

Recogida de minerales :

Admisible para fines de investigación.

Nº visitantes /año :

500000.

Visitas

Equipamiento :

Mirador: Sí.
Mesas, bancos, etc.: Sí.
Señalización: Sí.
Fuente de agua potable en las inmediaciones: No.

Tipo de acceso :

Carretera asfaltada aparcamiento turismo.

Distancia carretera :

0 km.

Acceso discapacitados :

No.

Infraestructura logística :

Alojamiento y restaurante para 40 personas a menos de 25 km.

Documentación

Fotografías :

Vista general del mirador definido como punto de observacción, se puede apreciar, la extensión y la infraestructura existente

Vistas del valle desde el punto de observación y hacia el S

Vistas del valle desde el mirador del punto de observación y hacia el S, detalle

Vistas del valle desde el mirador del punto de observación y hacia el S, incluyendo la estructura del propio mirador

Vistas del valle desde el mirador hacia el S, orientando el eje de la toma con el eje de la banda de falla

Aspecto de la banda de falla en el punto de observación con el granito muy fragmentado y con alteraciones, tomada 500 m al E del punto de observación, siguiendo el camino que sale del mismo punto con esa dirección

Detalle de la banda de falla, granito fracturado y alterado, tomada a unos 500 m al E del punto de observación

Banda de falla con los granitos fracturados en primer plano y donde se observa la alineación de la banda de fractura con el fondo del valle

Banda de falla con los grantios fracturados en la zona culminante, a las espaldas de la cámara el Valle del Jerte y más allá del collado Puerto de Castilla

Afloramiento del dique de diabasas asociado a la banda de fractura

Sierra de Tormantos desde el Torno

Sierra de San Bernabé desde el Torno, se aprencian dos bloques-escalones altitudinales, la red de drenaje ajustada a las fracturas perpendiculares a la banda que marca el fondo de valle y la ocupación de la vertiente por los cerezos en floración

Embalse de Plasencia y S del Valle desde la Era de San Bernabé, se aprecia el cambio en la vegetación en la parte S del valle y como se ajusta el embalse a la banda de falla

Valle desde la Era de San Bernabé y hacia el N

Evidencias de procesos gravitacionales en las laderas del valle, bancales, tomada en Navaconcejo

Vertiente típica ocupada por diferentes formaciones vegetales y cascada de las Nogaledas

Detalle cascada de las Nogaledas, salto originado por discontinuidades debidas a fracturas sobre el sustrato granítico

Paraje de la Pesquerona en Cabezuela del Valle, donde el río Jerte presenta varias anomalías en su traza debido a la presencia de varias fracturas, puede observarse la total ocupación de las márgenes que se encuentran abancaladas y los materiales fluviales

Vistas del mismo paraje La Pesquerona en Cabezuela del Valle, se aprecian las anomalías que describe el cauce, los depósitos fluviales incluída la primera y segunda terraza de la margen izquierda

Vistas del Valle del Jerte desde el dique de la presa de Plasencia

Puerto de Tornavacas: Plano de falla en una de las numerosas fallas menores relacionadas

Diversos aspectos de las fracturas paralelas en el basamento ígneo. Zona alta el valle

Diversos aspectos de las fracturas paralelas en el basamento ígneo. Zona alta el valle del Jerte

Diversos aspectos de las fracturas paralelas en el basamento ígneo. Zona alta el valle del Jerte

Diversos aspectos de las fracturas paralelas en el basamento ígneo. Zona alta el valle del Jerte

Vista general de las zonas de fractura.

Vista general de las zonas de fractura.

PreviousNext

Croquis, cortes geológicos, columnas, etc :

Esquema

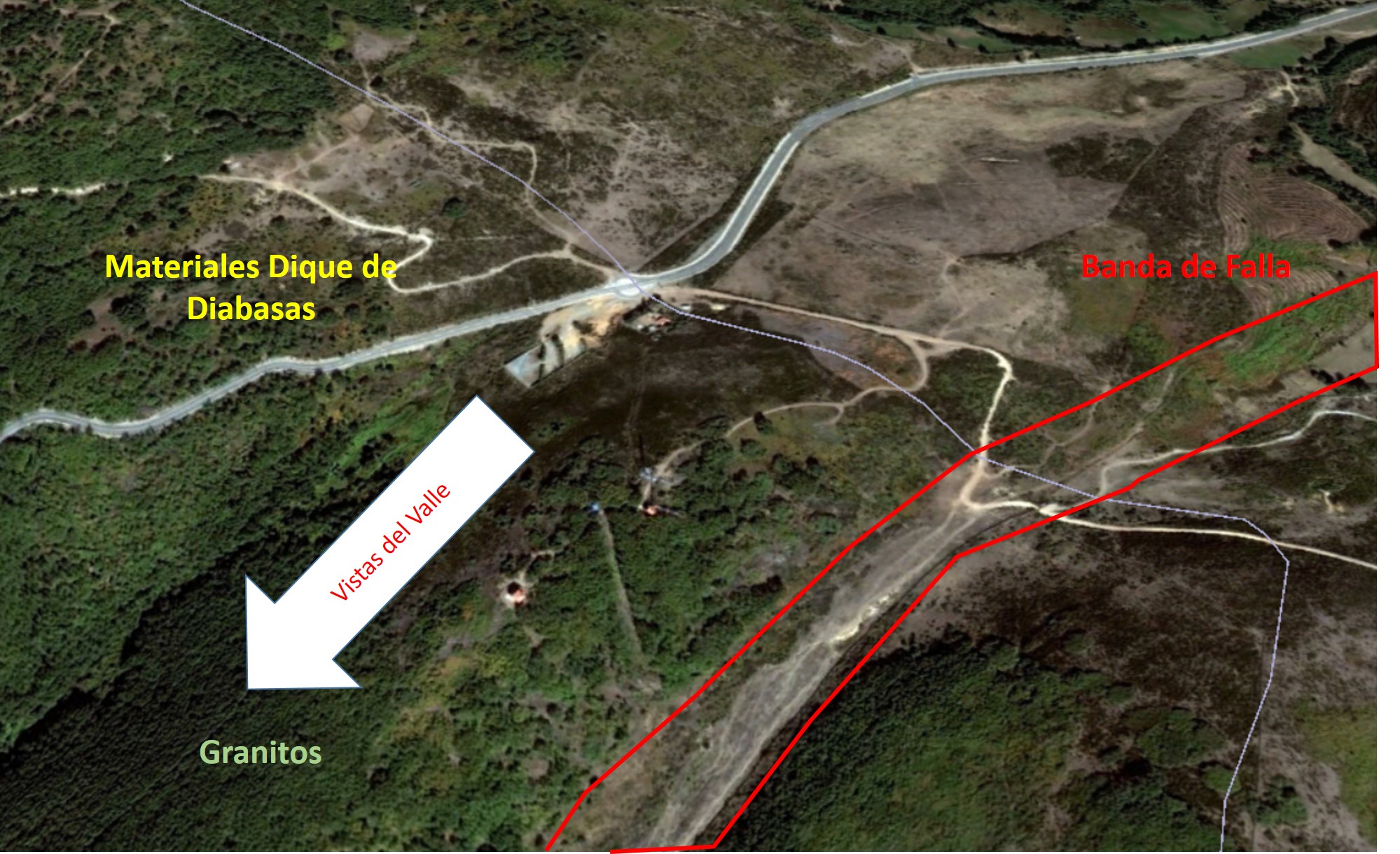

Croquis del punto de observación

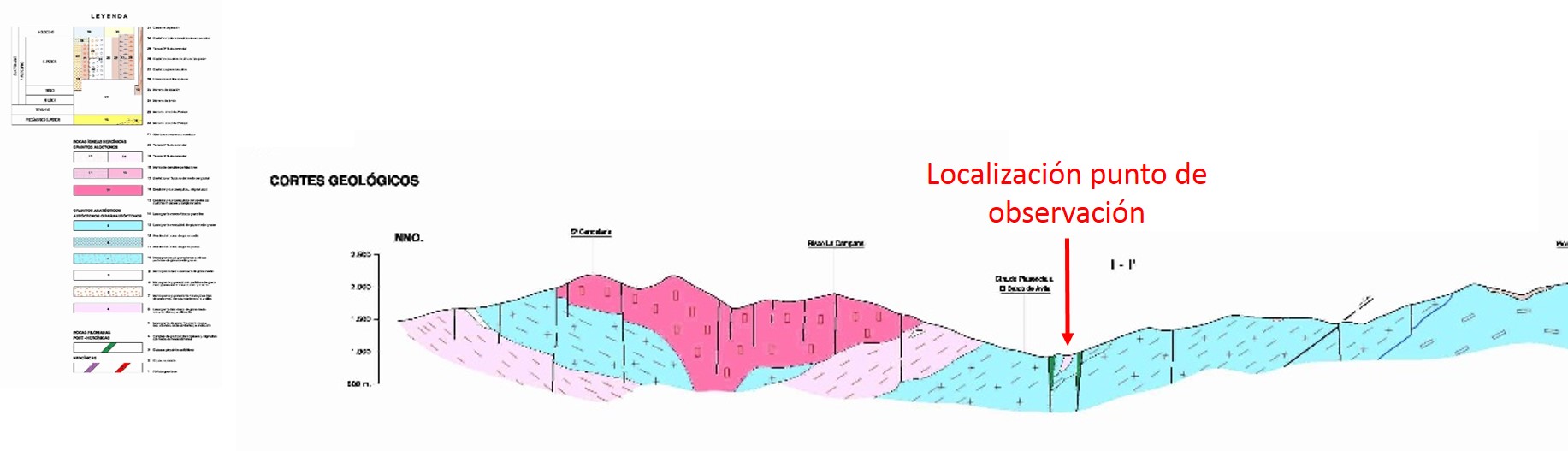

Corte geológico

Edición del corte geológico de la serie MAGNA del IGME

Mapas, ortofotos, etc :

Mapa topográfico

Delimitación del LIG sobre el mapa topográfico

Mapa topográfico

Punto ótimo de observación

Otros documentos :

Cartografía de zonas de susceptibilidad movimientos en masa valle jerte (Publicación científica)

F.J. Ayala Carcedo y J. Corominas

Actividad neotectónica cuaternaria en el valle del Jerte (Publicación científica)

R.M. Carrasco, J. de Pedraza y J.C. Rubio

Gredos roca viva (Publicación divulgativa)

T. Santamaría - J. L. Acebes - B. Gazapo - F. García - J. A. Caballero - V. Reguera

La falla y dique de Plasencia (Publicación divulgativa)

C. Miranzo Torres

La tectónica alpina de la falla de alentejo plasencia, macizo hespérico (Publicación científica)

R. Capote, P. Villamor y M. Tsige

Hazard Zoning for Landslides Connected to Torrential Floods in the Jerte Valley Spain by GIS analysis (Publicación científica)

R.M. Carrasco_, J. Pedraza, J.F. Martin-Duque, M. Mattera, M.A. Sanz And J.M. Bodoque

Autores

Autores :

A. Gómez Gutiérrez

Proponentes :

P. Muñoz Barco

Referencias :

R. Capote, P. Villamor y M. Tsige, 1996. La tectónica alpina de la Falla de Alentejo-Plasencia (Macizo Hespérico). Geogaceta: 20 (4): 921-924.

R.M. Carrasco, 1992. Geomorfología del Valle del Jerte. Las líneas maestras del paisaje. Universidad de Extremadura, Cáceres, 246.

R.M. Carrasco, J. de Pedraza y J.C. Rubio, 1991. Actividad neotectónica cuaternaria en el Valle del Jerte. Cuaternario y Geomorfología, 5: 15-25.

R.M. Carrasco, J. de Pedraza, J.F. Martín-Duque, M. Mattera, J. Bodoque, M.A. Sanz y A. Díez Herrero, 2002. Cartografía de zonas de susceptibilidad o propensión a los movimientos en masa en el Valle del Jerte (Sistema Central español). En F.J. Ayala-Carcedo y J. Corominas (eds.) Mapas de susceptibilidad a los movimientos de ladera con técnicas SIG. Fundamentos y aplicaciones en España, Instituto Geológico y Minero de España, 133-144.

R.M. Carrasco, J. Pedraza, J.F. Martín-Duque, M. Mattera, M.A. Sanz and J.M. Bodoque, 2003. Hazard Zoning for Landslides Connected to Torrential Floods in the Jerte Valley (Spain) by using GIS Techniques. Natural Hazards, 30: 361-381.

C. Miranzo Torrez, 2010. Falla y dique de Plasencia. En P. Muñoz Barco y E. Martínez Flores (Eds.) Patrimonio Geológico de Extremadura: Geodiversidad y Lugares de Interés Geológico, Junta de Extremadura, 221-226.

Pedraza Gilsanz, J., 1994. Sistema Central. En Geomorfología de España (Editores Díaz del Olmo, et al.), páginas 63-100

Rocas Intrusivas

Contexto/Área :

Compresivo.
Distensivo.

Series :

Alcalina.
Toleítica.

Quimismo :

Ácido.

Litologías :

Gabro.
Granito.

Texturas :

Grano fino.
Grano medio.

Observaciones petrografía/petrogénesis :

El quimismo de los granitos es ácido, siendo estos los materiales de más relevancia en el área de estudio, sin embargo el quimismo de los materiales del dique de diabasas, son, lógicamente, básicos.

Macroestructuras :

Plutón.
Dique.

Número facies :

2.

Observaciones facies :

Monzogranitos y granodiorita heterogénea biotítico de grano medio con abundante cord. Y sillim. -Diabasas piroxénico-anfibólicas. HOJA 576 SERIE MAGNA, IGME.

Contenido mineralógico :

GRANITOS-Minerales principales: Cuarzo, plagioclasa, feldespato-k, biotita y corderita. Minerales accesorios: Sillimanita, apatito, circón, opacos y andalucita. GRANITOS-Minerales secundarios o de alteración: moscovita, sericita, esfena, pinnita, clorita y turmalina. DIABASAS-Minerales Principales: plagioclasa cálcica, piroxeno, anfíbol marrón-verdoso y DIABASAS-Minerales accesorios: cuarzo, feldespato-K, opacos, apatito, clorita y sericita. Información obtenida Memoria Hoja 576 SERIE MAGNA, IGME..

Geomorfología

Formas estructurales :

Escarpe de falla.
Relieve de bloques marcado por las estructuras de falla, fondo del valle marcado por una falla de primer orden.
